G6及LIKE車主看過來!

因為你們車上的點火線圈是使用開磁路式的, 發動時電磁干擾很嚴重, 會影響到無線訊號的通訊, 一般車主加雙隔離訊號線即可, 即可使用RFECU APP 2.0錄製資料, 你們還需要修改線路.

原車上的配線是將所有的正電接到鑰匙開關作控制, 包含點火線圈, 噴油嘴, 汽油泵, ECU, 及供電給藍芽連接器的診斷器接頭.

要將訊號隔離線紅色正電退端子，再用鱷魚夾自己夾到電瓶正電供電給藍芽連接器.
若會改線, 藍芽到電瓶間可以自己接1個開關, 要使用時再打開即可!

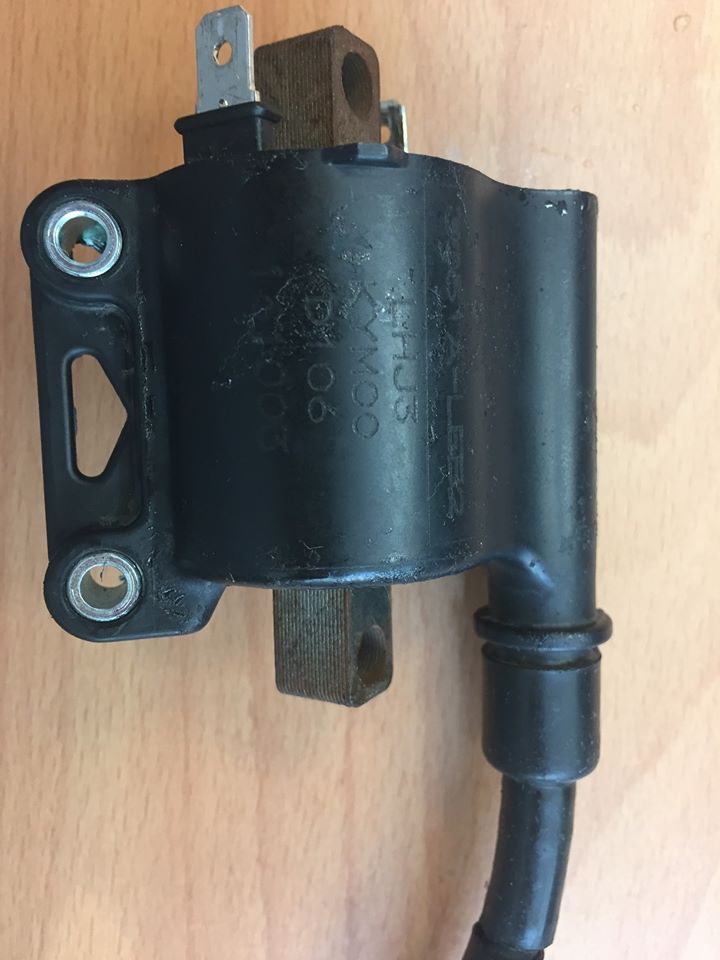

開磁路式點火線圈

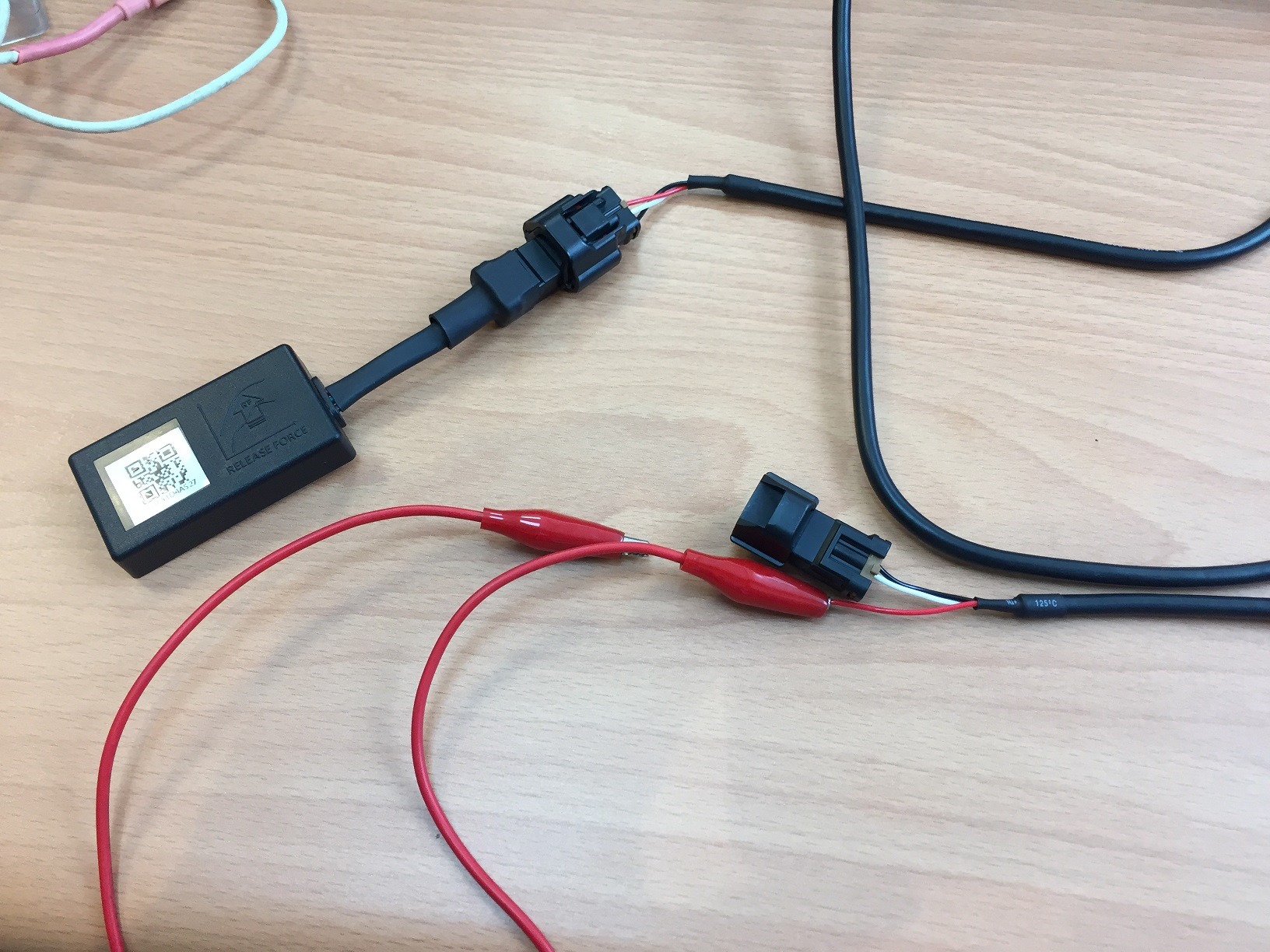

光陽五期接-頭將紅色線正電退Pin, 再用鱷魚夾或加一開關接到電瓶正電

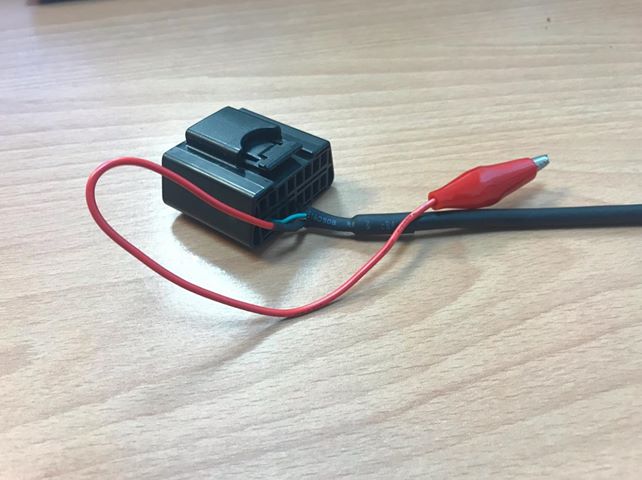

OBD六期接頭-頭將紅色線正電退Pin, 再用鱷魚夾或加一開關接到電瓶正電

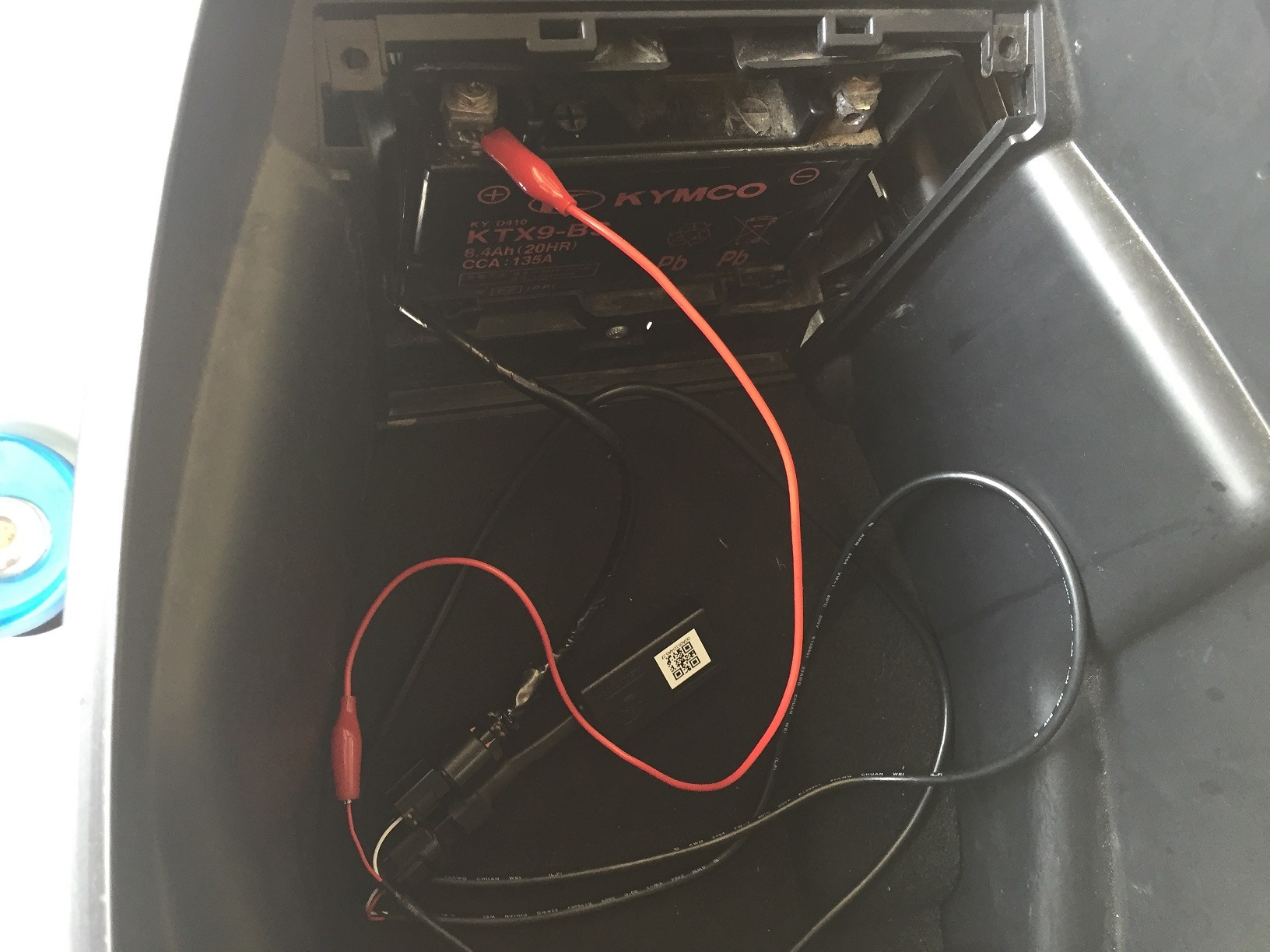

鱷魚夾接到電瓶正電

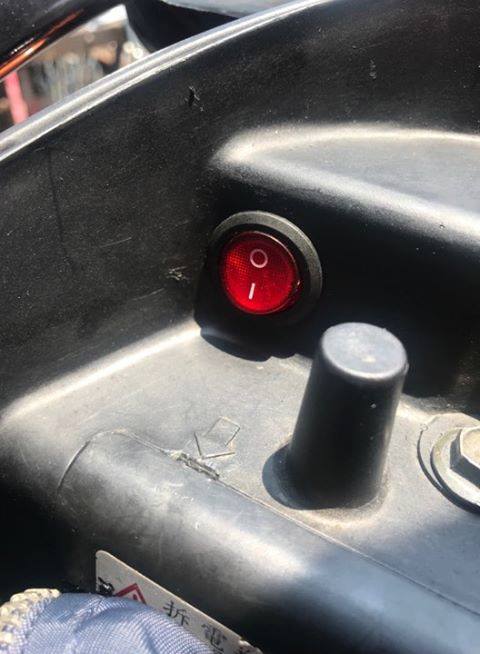

可以自己加一開關

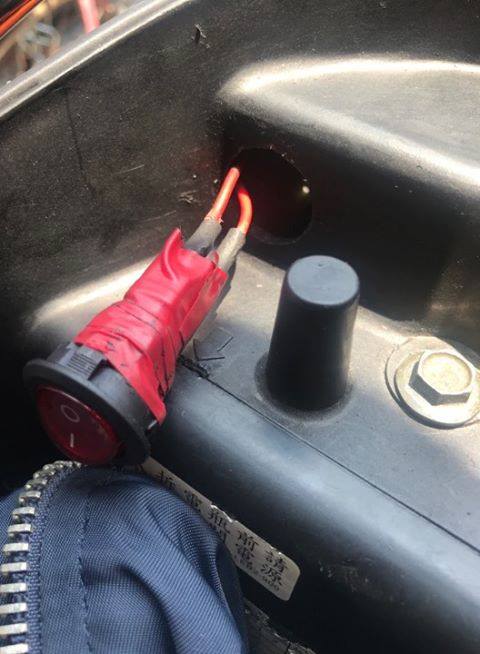

車友好手藝

車友很常問的一個問題 - 要如何退端子? 😆

1. 現在的汽機車用的接頭, 端子, 大部分都會設計卡榫來避免鬆脫.
2. 正常退端子從接頭尾部, 用專用工具(或扁平起子)插入, 卡榫即頂起, 端子即可拉出.
3. 但有防水塞時, 就要用細針從接頭前面挑起卡榫.
4. 若很難退時, 線就直接剪斷....XD😆

*另一種卡榫直接作在端子上的, 其實都是大同小異
